新款GR86/BRZ排气（32018-AF019）

安装前对后保险杠侧盖的加工说明

安装产品前需要对后保险杠侧盖进行安装/拆卸和切割作业。

拆下侧盖之前，请务必拆下整个后保险杠。

■如何拆卸和切割后保险杠侧盖

·由于产品布局原因，如果不卸下后保险杠侧盖，则无法安装排气尾段。

·由于热膨胀，不能确保后原厂保险杠侧盖和尾嘴之间有足够的间隙。

·如果不做后保险杠侧盖的切割加工，保险杠会与尾嘴接触，可能会导致受热熔化。

·因此，在安装产品之前，请务必对侧盖进行切割。

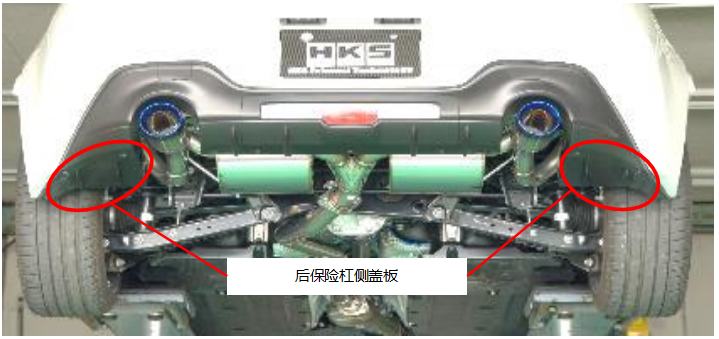

原厂后保险杠侧盖板位置示意图

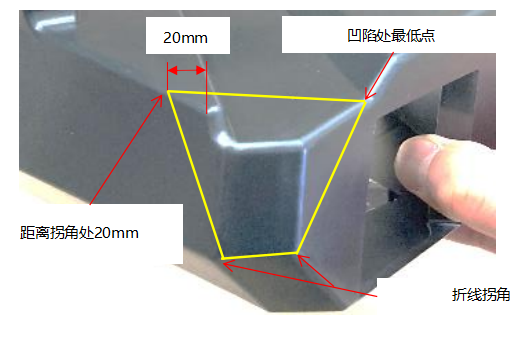

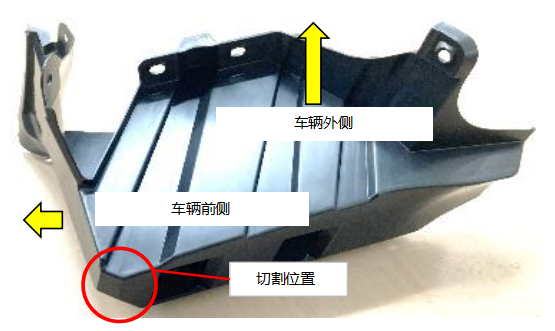

具体切割位置

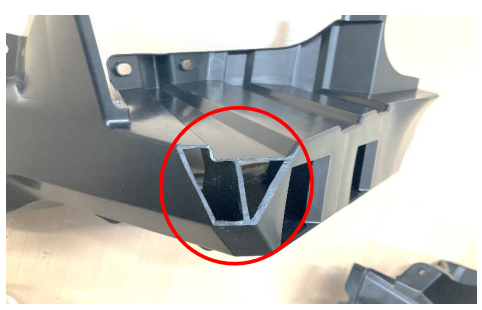

切割后的后保险杠侧盖

1. 划线确定切割位置后切割。（左右两边）

2. 用切刀或锉刀打磨表面，去除毛刺。（推荐手动工具：手锯、电锯等。）

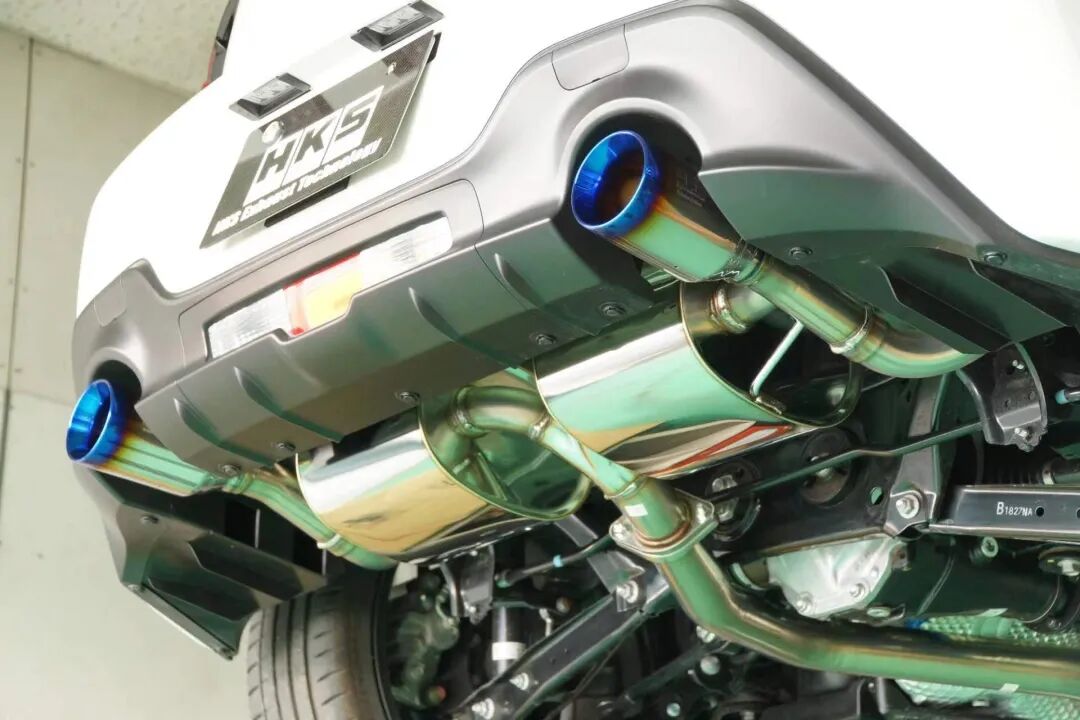

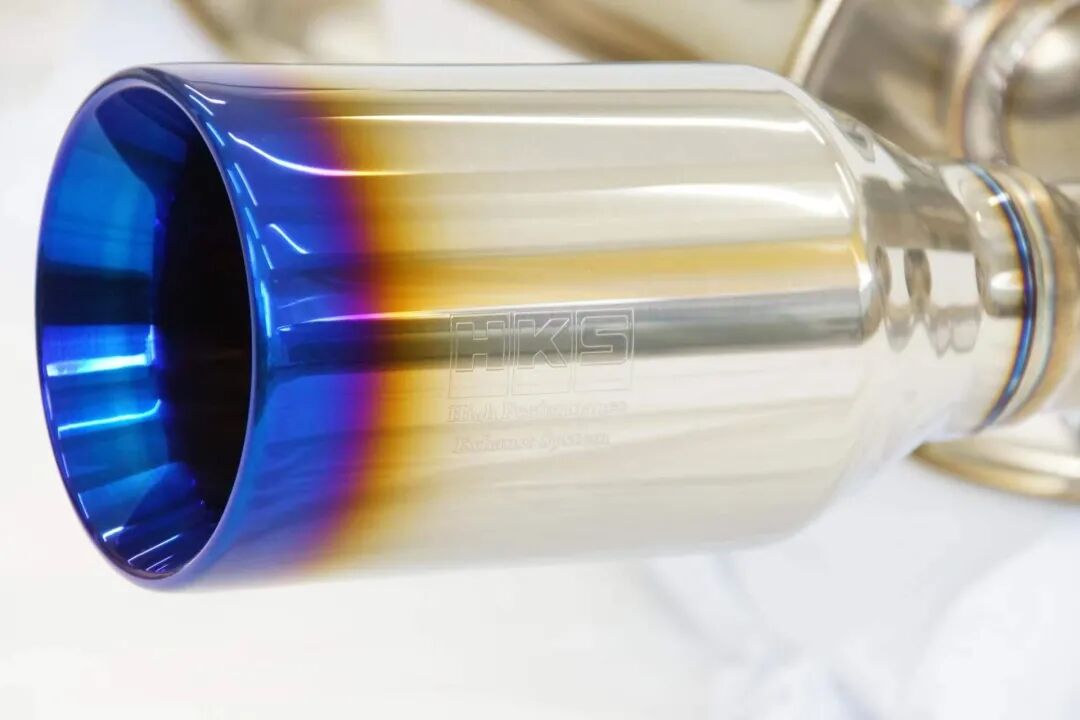

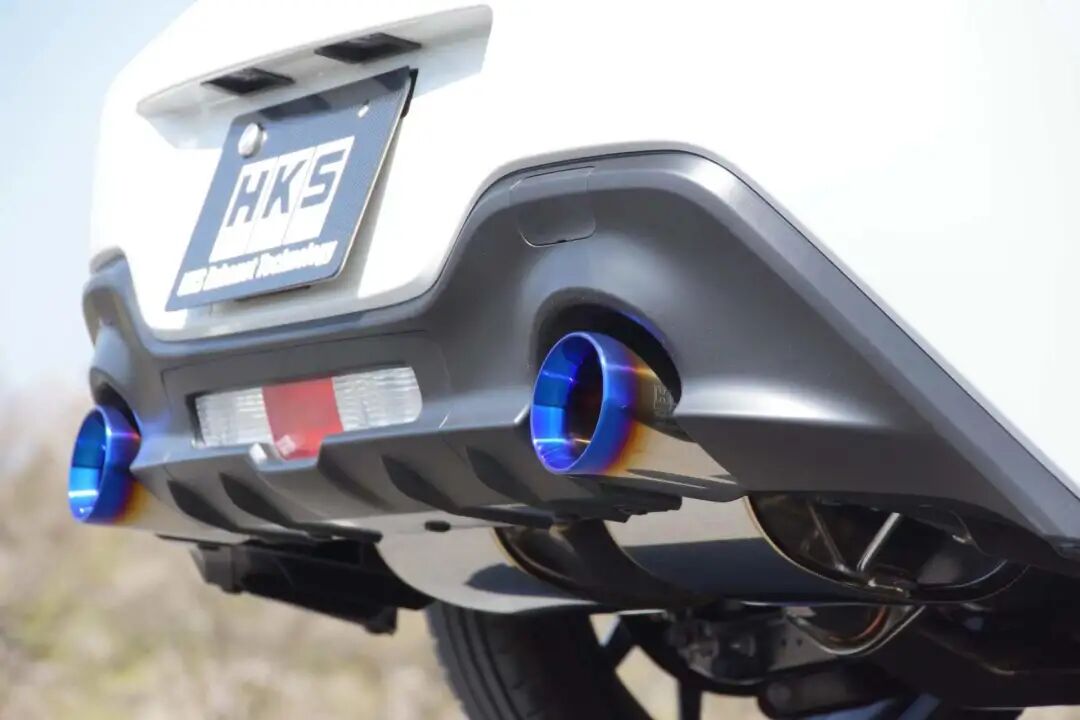

兼备静音性和低背压的高性能排气中尾段

■产品特点

针对FA24的特殊优化设计

√与之前的 86 和 BRZ 相比，管道直径扩大来优化FA24发动机，提高马力。

√通过在直径为 65 mm & 2 x 50.8 mm 的尾段中采用直通布局结构来提供出色的排气效率。

独特的布局来营造运动声浪

√HKS调整排气声浪以适应新 GR86 或 BRZ 上的主动声音控制系统，让发动机舱内的声音更加令人舒适。

√随着发动机在高转速范围内上升，可以享受激动人心的排气声浪。而独特的排气管布局和结构让低转速范围内的声音更加低沉舒适。

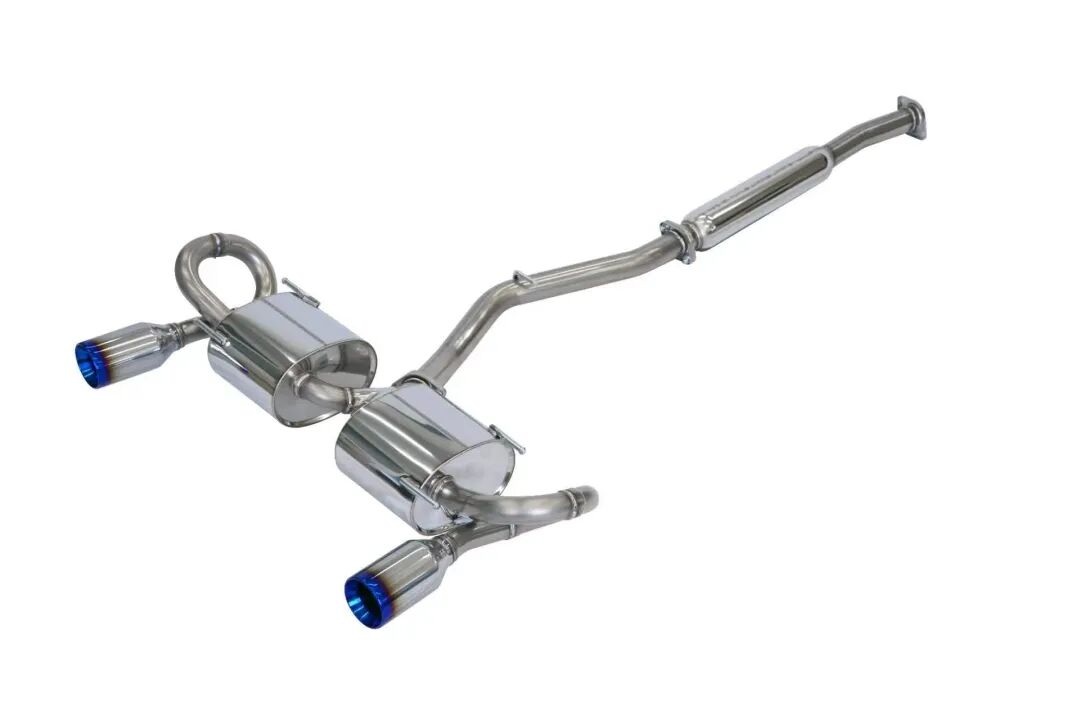

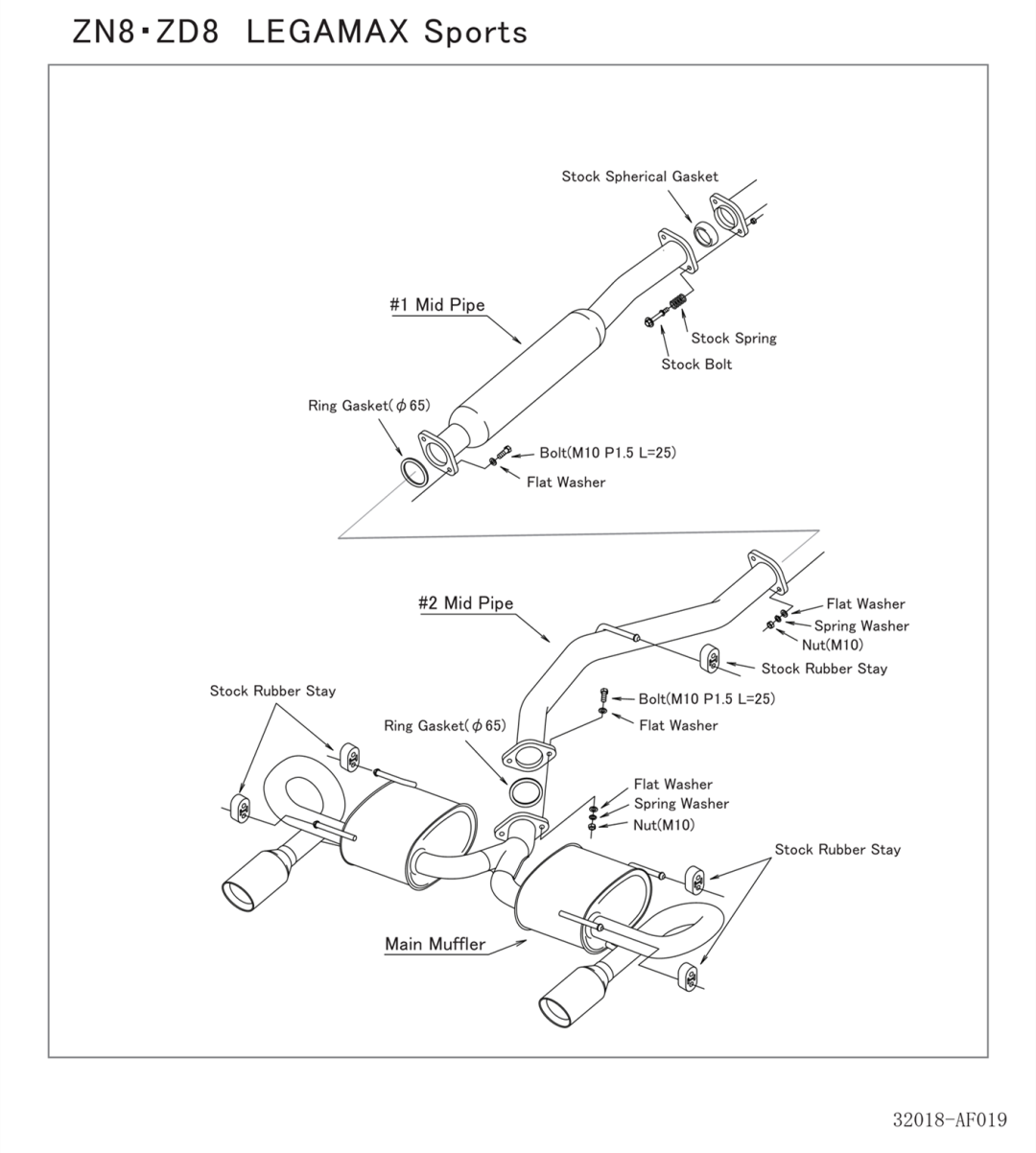

■排气构成

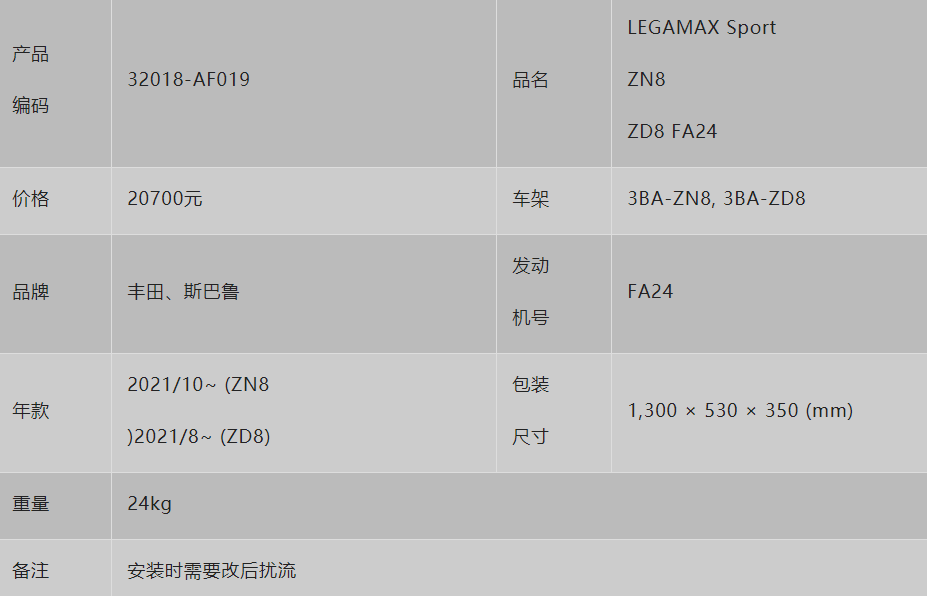

■规格数据

艾驰楷时（上海）汽车科技有限公司

电话：021-60739590

传真：021-60739593

邮编：201706

上海市青浦区崧泽大道6066弄10号楼103室

●无授权禁止转载、复制。

●本规格如有更改，恕不另行通知。外观和照片略有差异，请以实物为准。

●文中提到的最大、最强等描述仅限于HKS产品中的数据比较。
