新功能

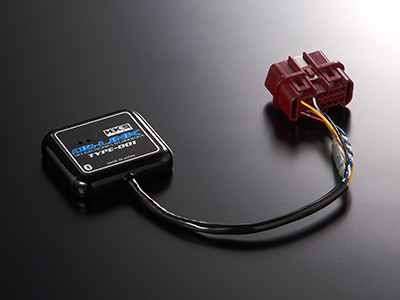

（１）OB-LINK TYPE-001单体自动启动的功能
（２）Flash ROM搭载的记忆功能
累积里程，累计油耗，最高水温，最高油温，发动机错误代码+设置数据* 1
（* 1 LogManager是设置数据所必需的）

追加功能

（１）显示转向舵角数据（带转向舵角传感器的车辆）
（２）刹车ON / OFF或踩踏板（丰田/斯巴鲁某些车辆）* 2
（※2 （某些丰田和斯巴鲁汽车的踩踏压力很大）

该应用程序是CarscopePlus的新开发版，是对传统Carscope的改进。 通过将用户界面与新开发的应用程序LogManager（稍后发布）相结合，可以增强用户界面，并且您可以享受多种使用方式。

连接方法

这是通过将平板电脑安装在SUBARU BRZ的2DIN音频空间中来显示数据的图像。

APP

●OB-LINK TYPE-001专用APP从以下地址下载。

■Android（对应版本：Ver.6.0～）

CarsocpePlus：
https://play.google.com/store/apps/details?id=jp.co.sbc.app.Carscope&hl=ja ObBridge

ObBridge：
https://play.google.com/store/apps/details?id=jp.co.sbc.app.ObBridge&hl=ja

※ 还必须安装OB-BRIDGE才能使用CarsocpePlus。

■iOS（对应版本：Ver.9.0〜*不兼容Ver.10.0〜10.1.1）

CarsocpePlus：
https://itunes.apple.com/jp/app/carscopeplus/id689888262?mt=8
※3 对于iOS，由于CarsocpePlus中包含ObBridge，因此只有一个应用程序。

iOS用QRコード

3. CarscopePlus（免费）

CarscopePlus

CarscopePlus：一种车辆信息应用程序，可通过OB-LINK显示车辆信息，例如实时仪表和记录仪。
*请从App Store（iOS）/ Google Play（Android）下载并使用CarscopePlus。

●实时仪表：您可以从5种设计中进行选择，并且还具有警告和峰值保持功能。

●记录器：存储功能作为新功能安装在OB-LINK主体中。

• 如果连接IG信号线，它将存储累积里程，累积油耗，最高水温，最高机油温度和发动机错误代码。 一些车辆在OBD II耦合器中具有IG信号线。 在这种情况下，无需单独连接IG信号线。
  如果事先设置数据项，则数据将存储在OB-LINK中，而无需启动应用程序。 ※四
  * 4需要专用的应用程序LogManager。

•


●故障诊断：如果有发动机故障代码，将显示发动机警告图标。

●车辆图表：车辆维护：我们将通知您需要维护的零件和预定的检查时间。
如果将ODO表的值放在累积里程中，则将更准确地通知您里程。

LogManager

【设定方法】

1. 确认IG信号线
(1) 、(2)使用任何一种方法检查IG信号线。

(1) 确认OBDII连接器
如图所示，检查端子是否已插入上一行的最右端。

(2) 用CarscopePlus或CarscopeFA20检查
启动CarscopePlus，然后点击“设置”，然后点击“ IG信号线检查”。
“ IG信号线确认正常” =存在IG信号线
“请检查是否连接了IG信号线并且车辆通讯类型正确。” =没有IG信号线

2. IG信号线的连接
如果在步骤1中OBDII耦合器没有IG信号线，则需要单独的连接。
*单独连接时，请连接到IG信号线或ACC信号线。
有关详细信息，请参见操作手册第4页上的“ 6. IG信号线连接”。

APP

使用『LogManager』或『HKS』检索，请从下面的QR码安装该应用程序。
