产品编码：80300-AH009
¥15500
提高舒适性和驾驶乐趣

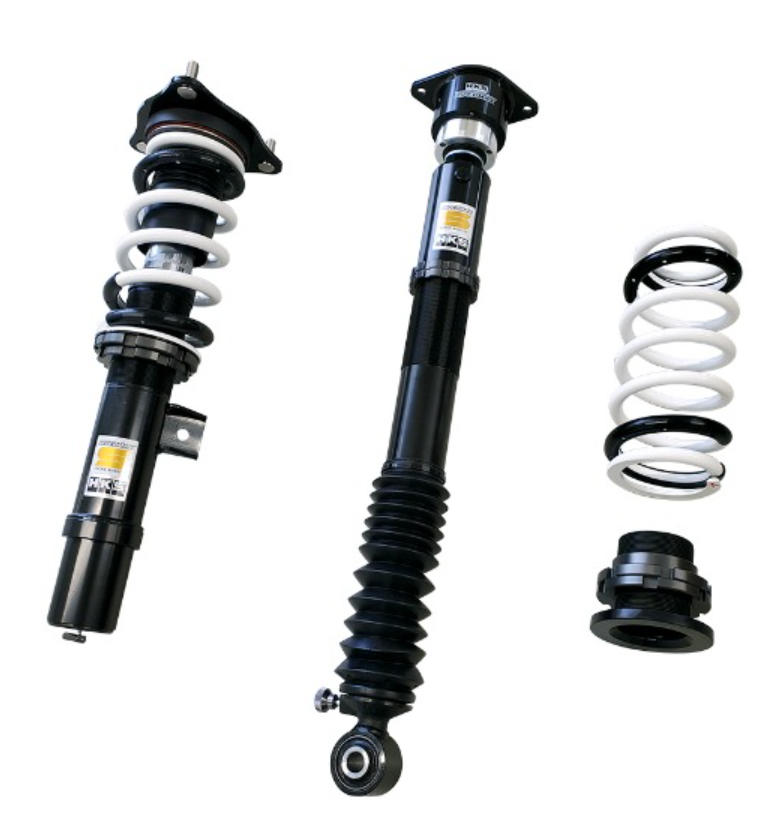

照片为FC1
■ 适配/安装信息
| 发动机号 | L15C |
|---|---|
| 年 款 | 17/09 - |
| 备 注 | 日本车型 CVT插入直径为φ52.0mm |
■ 式样
| 前 | 后 | |
|---|---|---|
| 阻尼力调节 | 30段 | 30段 |
| 基础阀门 | - | - |
| 全长调节 | × | 〇 |
| 塔顶 | 橡胶 | 橡胶 |
| 倒立／正立 | 倒立 | 正立 |
| 筒身／弹簧构成 | 一体式 | 分体式 |
| 出货时弹力系数变更 | 不可 | 不可 |
| 使用拨盘调节阻尼力 | - | - |
|
辅助弹簧 (弹力系数N/mm) |
- | - |
| 出货时※2 | 测试时 | 最大上限～最大下限※3 | 行驶可能上限～行驶可能下限※4 | ||
|---|---|---|---|---|---|
| 前 | 车高※1 | 637 | 643 | 649 ～ 626 | 649 ～ 626 |
| 原厂比 | -37 | -31 | -25 ～ -48 | -25 ～ -48 | |
| 后 | 车高※1 | 663 | 660 | 682 ～ 617 | 682 ～ 648 |
| 原厂比 | -22 | -25 | -3 ～ -68 | -3 ～ -37 | |
※1. 从地面到翼子板的高度。
※2. 出货时车高是根据HKS公司内的全部套件设定的组合的参考测定值数据。(本公司推荐的高度。)
※3. 可以调整的范围（但是，这个情况下的下限的行驶是不符合安全基准的，请注意。
即使在此调整范围内，根据车辆高度，它也可能会干扰车身等，从而可能妨碍驾驶。
请注意，保修不包括因车辆高度低于出厂高度而导致的阻尼器漏油等问题。 )
※4. 不干涉行驶的可能范围。（仅限于轮胎轮毂尺寸没有变化的情况下。）
注）.数据可能因为车辆个体差别、安装条件等产生变化。
■ 套件信息
● 完整套件设定弹簧
| 前 | 后 | |
|---|---|---|
| 弹力系数N／mm(kgf/mm) | 49 ( 5.0 ) | 39 ( 4.0 ) |
| 自由长度(mm) | 220 | 220 |
| 弹簧类型 | 直卷筒型 | 直卷筒型 |
| 弹力系数变更时推荐范围N／mm(kgf/mm) | - | - |
● 阻尼规格
| 前 | 后 | |
|---|---|---|
| 阻尼力(伸长侧／缩短侧)N※ | 333 / 299 | 167 / 137 |
| 出货时拨盘位置 | 15 | 15 |
| 阻尼剩余行程(伸长侧／缩短侧)mm | 46 / 53 | 64 / 72 |
※ 阻尼力值为活塞速度为0.1m/s时的数值。
● 设定数据
| F | R | |||||||
|---|---|---|---|---|---|---|---|---|
| 出货时 | 测试时 |
行驶可能上限 ※ |
行驶可能下限 ※ |
出货时 | 测试时 |
行驶可能上限 ※ |
行驶可能下限 ※ |
|
|
外壳长 （mm） |
230 | ← | 230 | 230 | 345 | ← | 365 | 329 |
|
弹簧 套件长度（mm） |
192 | 198 ※5 | 192 | 203 | - | - | - | - |
|
弯曲尺寸 （mm） |
20 | 14 ※5 | 20 | 9 | 43 | 40 | 61 | 29 |
| 杠杆比 | 1.03 | 1.08(spg) , 0.95(dmp) | ||||||
※ 有关行驶可能上限・行驶可能下限。请参考上方的：※3。
■ 测试车辆信息
| 前 | 后 | ||
|---|---|---|---|
| 车重（手册值）kg | - | - | |
| 轮胎尺寸（大气压）kPa | 215 / 50 - 17 ( 220 ) | 215 / 50 - 17 ( 220 ) | |
| 轮毂尺寸 | 7.0 JJ × 17 inset 45 | 7.0 JJ × 17 inset 45 | |
|
矫正 （前束角／外倾角） |
测试时 | in 0 mm / -0°31' | in 2 mm / -2°04' |
| 基准值 | in 0 ± 2 mm / -0°18' ± 0°30' | in 2 +2 -1 mm / -1°12' ± 0°45' | |
※ 本社的测定值。

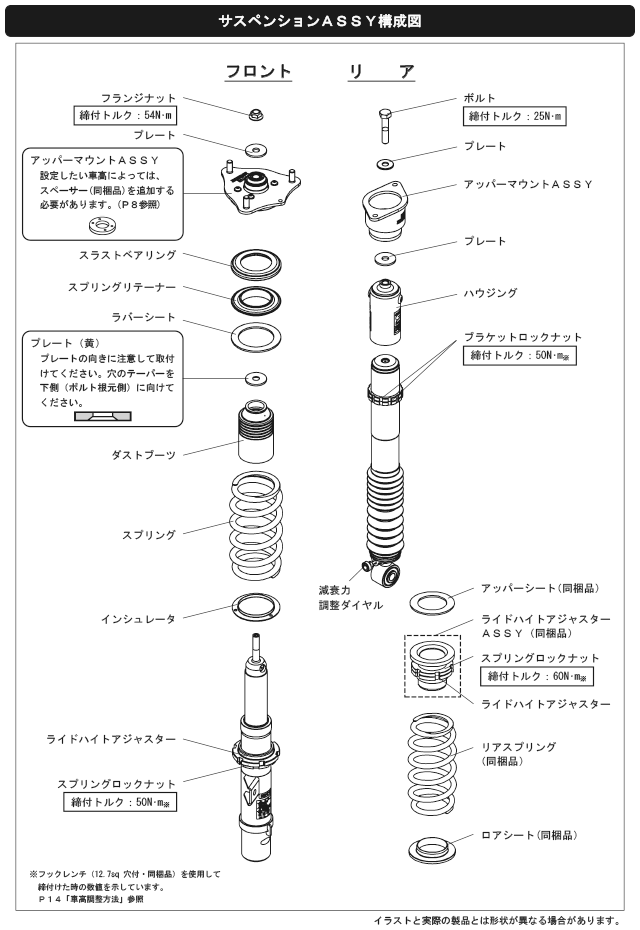

■构成图 ※式样可能会变更。
■ 要点
・※5.测试时的数据为使用了垫片的数据。
・出货时高度调整范围可在（-25mm 至-36mm）范围内调整，使用附带的垫片可在（-37mm 至-48mm）范围内调整。
・包括用于前部外倾角调整的塔顶定位螺栓。 现在可以选择固定在原厂的标准位置并调整 ± 0.5 ° 的外倾角。
・通过回顾弹簧刚度和阻尼力，可以良好地平衡乘坐质量和运动性能。
・在运动驾驶中，操作稳定且易于操作，因此可以在最大限度地提高轮胎抓地力的同时进行驾驶。
・更加具有深层次的质感。
・1年2万公里保修。
